Mess- & Montageanleitung

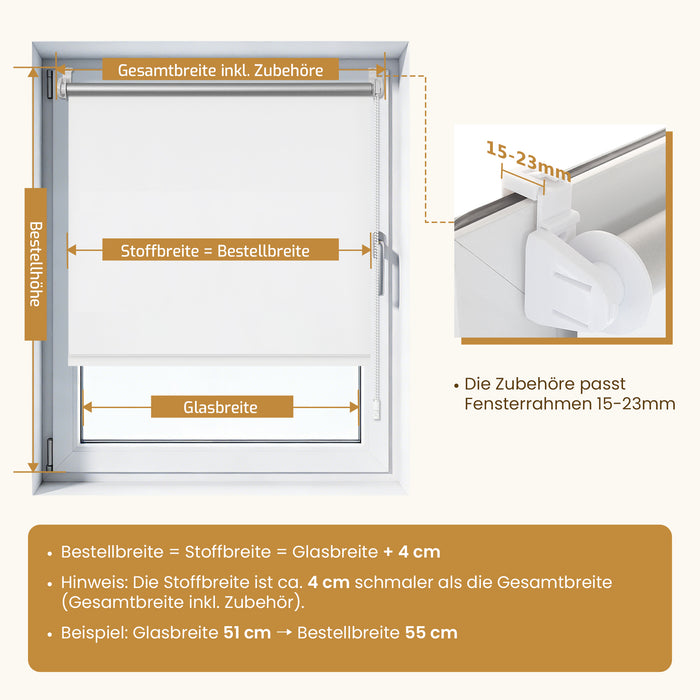

Bestellbreite = Stoffbreite = Glasbreite + 4 cm
Hinweis: Die Stoffbreite ist ca. 4 cm schmaler als die Gesamtbreite(Gesamtbreite inkl. Zubehör).
Beispiel: Glasbreite 51 cm → Bestellbreite 55 cm

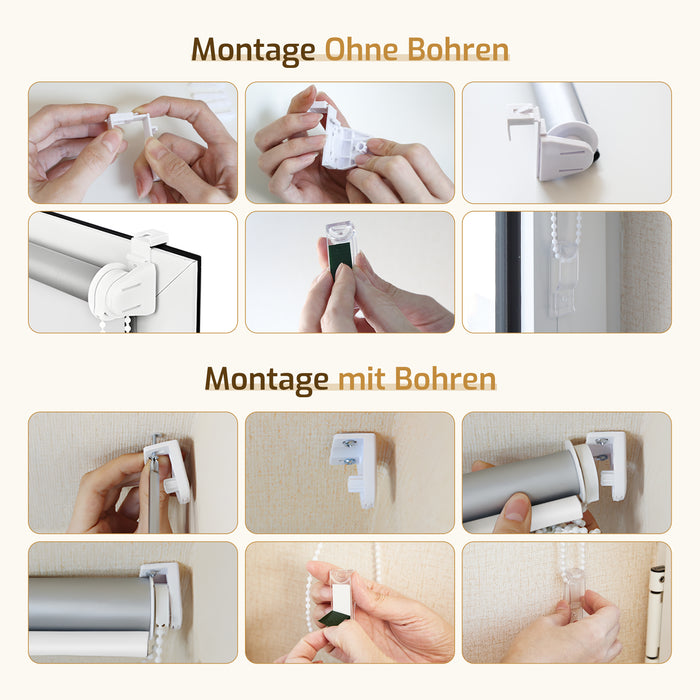

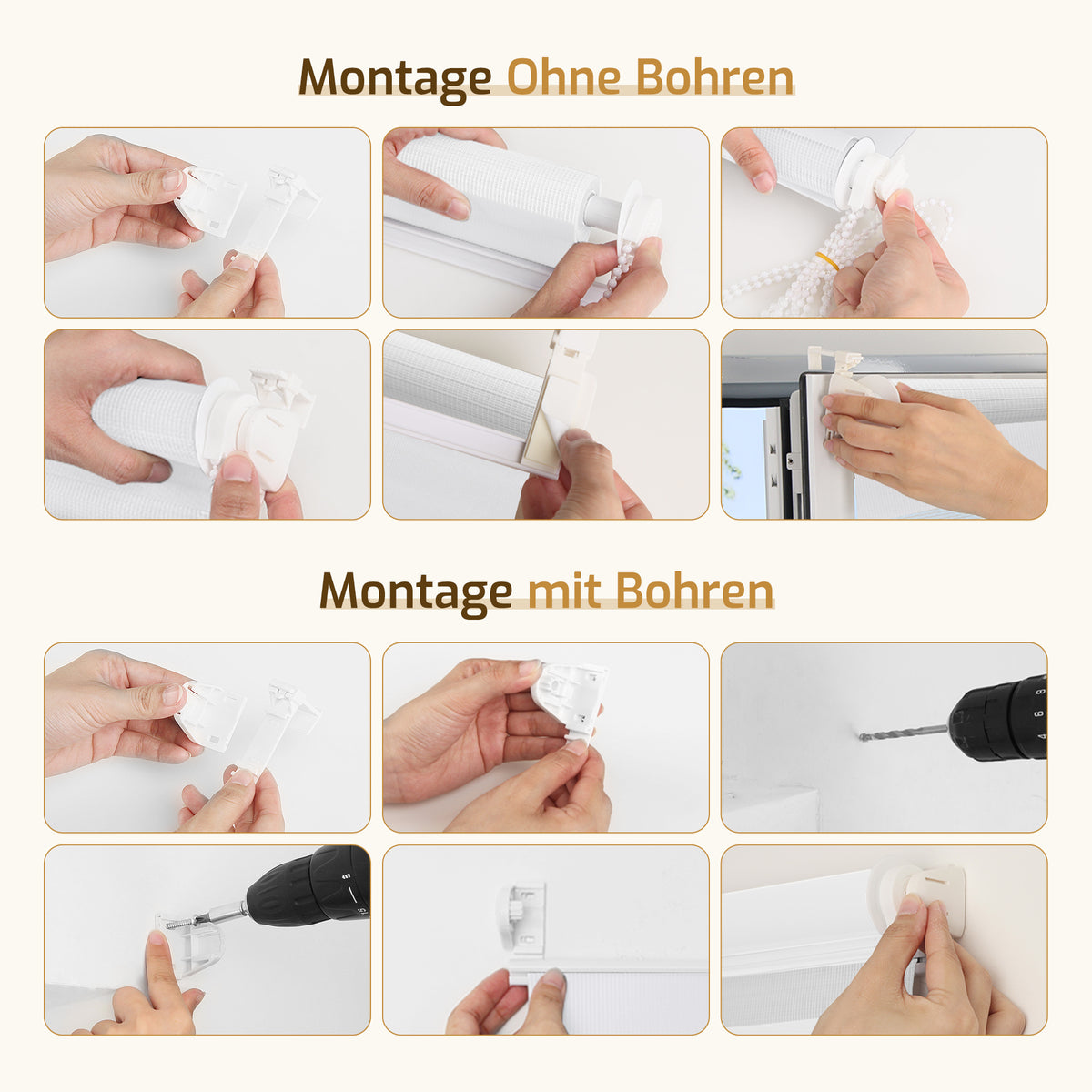

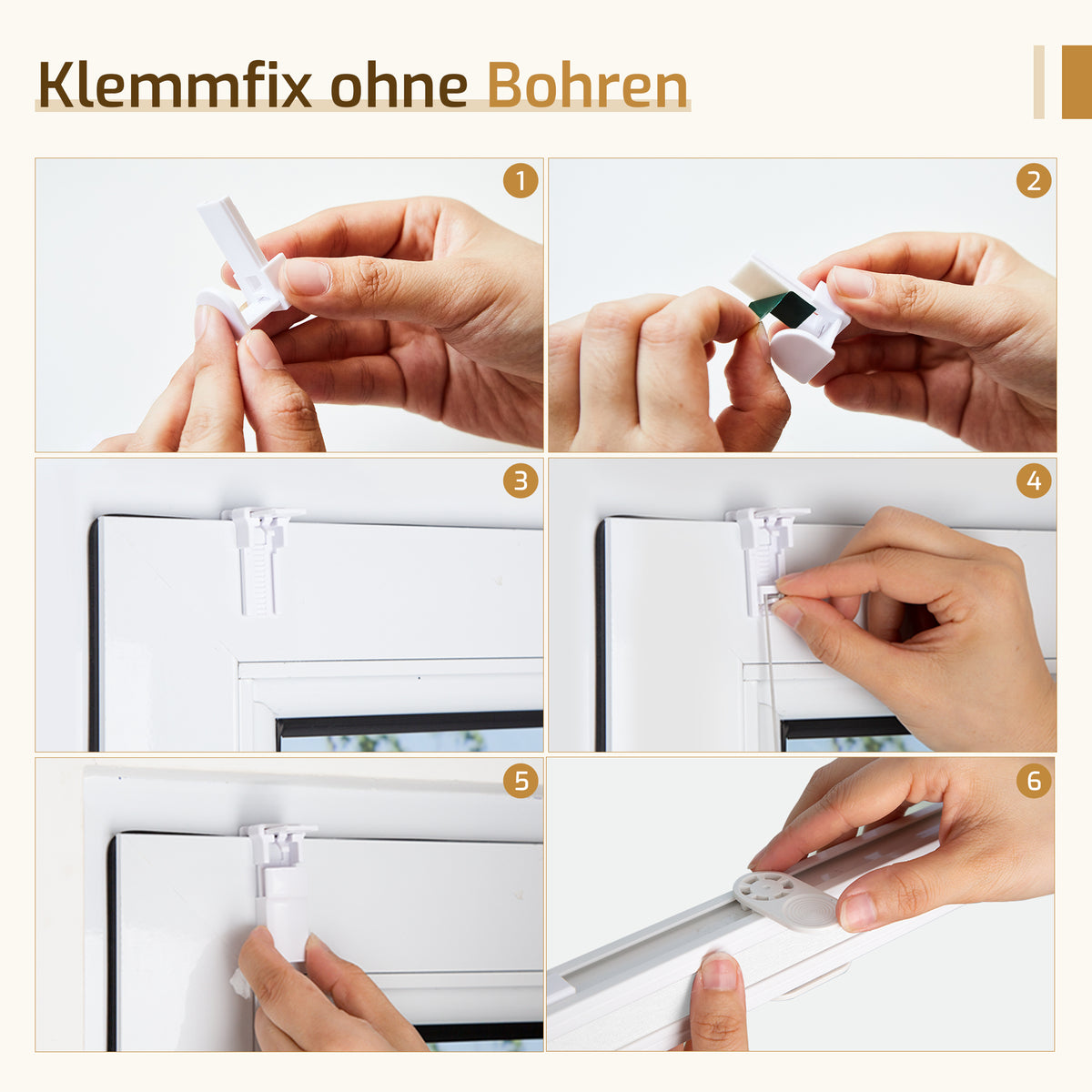

Montage ohne Bohren – Installationsschritte

1. Klemmhalter zusammenbauen

2. Klemmhalter mit der Rollo-Halterung verbinden

3. Schutzfolie von der Klebefläche entfernen und den Klemmhalter an der gewünschten Position am Fensterrahmen befestigen

4. Kettenzug-Sicherheitsvorrichtung befestigen

Montage mit Bohren (Innen- / Außenmontage) – Installationsschritte

1. Geeignete Position ausmessen und markieren, anschließend Löcher bohren

2. Montagehalterungen befestigen

3. Rollo in die Halterungen einsetzen

4. Kettenzug-Sicherheitsvorrichtung befestigen

Messmethode:

Messen Sie die Innenkante des Fensterrahmens an drei Stellen: oben, in der Mitte und unten. Verwenden Sie für die Bestellung den kleinsten gemessenen Wert als Fensterbreite.

Geeignete Rahmenstärke:

Für die Klemmfix-Montage geeignet bei einer Fensterrahmenstärke von 1,5 bis 2,3 cm.

Zu messendes Maß:

Messen Sie die Innenmaße des Fensterrahmens.

Fertigungsstandard bei Grandekor:

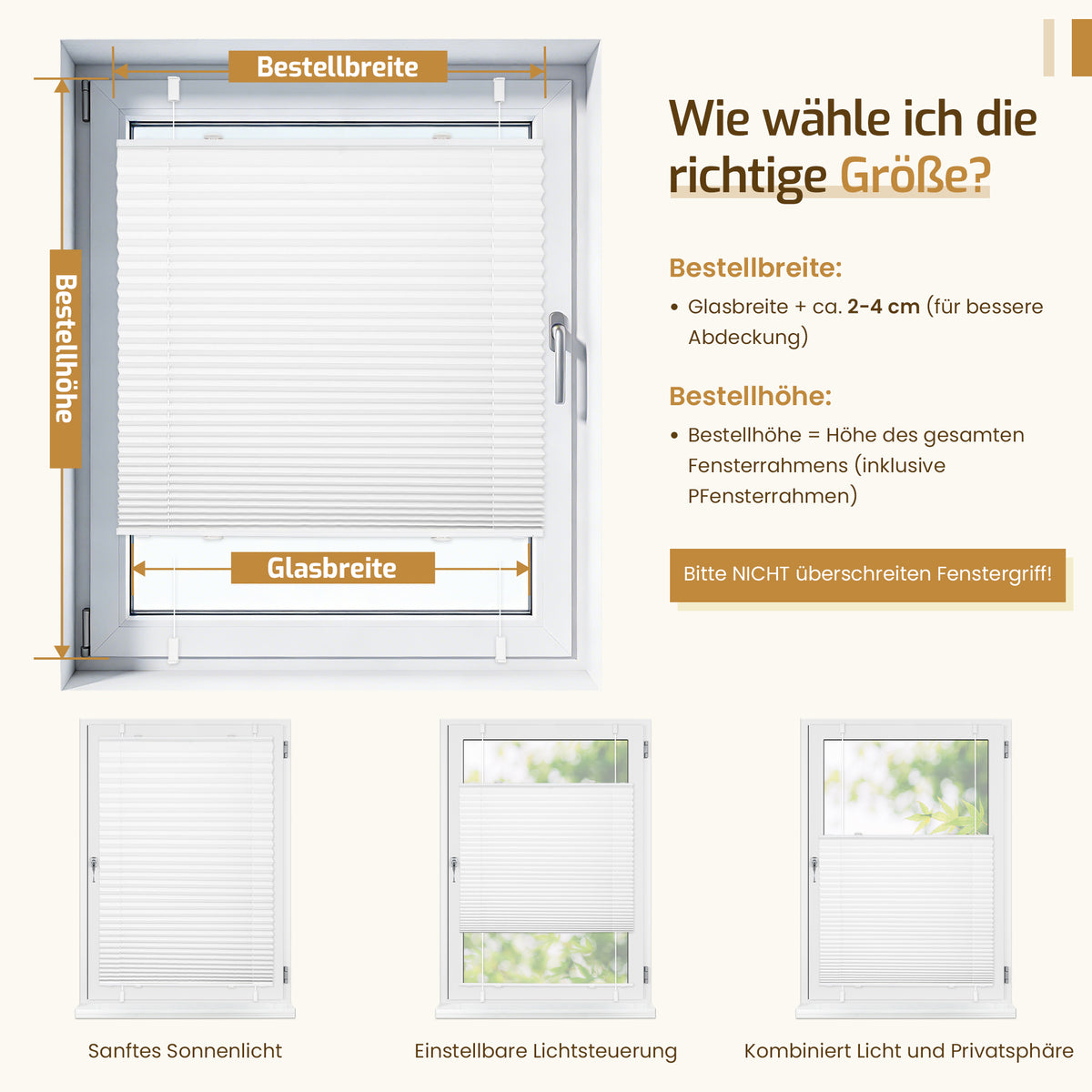

Die Gesamtbreite des Rollos entspricht:

Gesamtbreite = Stoffbreite + 2–4 cm

Bitte beachten Sie den Fenstergriff.

Für eine optimale Abdeckung empfehlen wir, dass der Stoff etwa 4–5 cm breiter als die Glasscheibe ist.

Montage ohne Bohren

1.
   Klemmhalter vormontieren und am Fensterflügel positionieren.

2.
   Klemmträger befestigen und Spannseile einhängen.

3.
   Schnüre ausrichten und Spannung einstellen.

4.
   Bediengriffe und Abdeckkappen montieren.

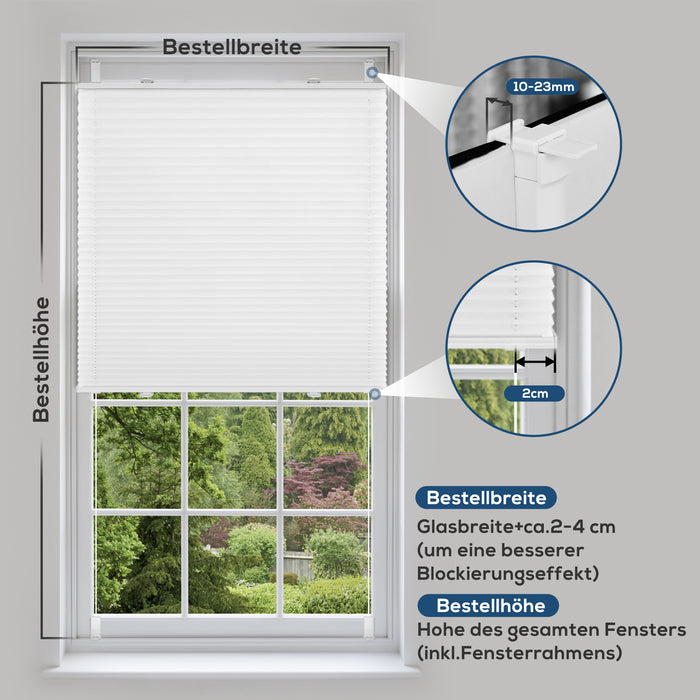

Messmethode:

Höhe: Messen Sie von der Oberkante bis zur Unterkante des Fensterflügels.

Breite: Messen Sie die Glasbreite und addieren Sie jeweils 2 cm links und rechts hinzu.

Beispiel:

Glasbreite 60 cm → Bestellbreite 64 cm

Geeignete Rahmenstärke:

Für die Klemmfix-Montage geeignet bei einer Fensterrahmenstärke von 1,5 bis 2,3 cm.

Zu messendes Maß:

Messen Sie die Maße des Fensterflügels.

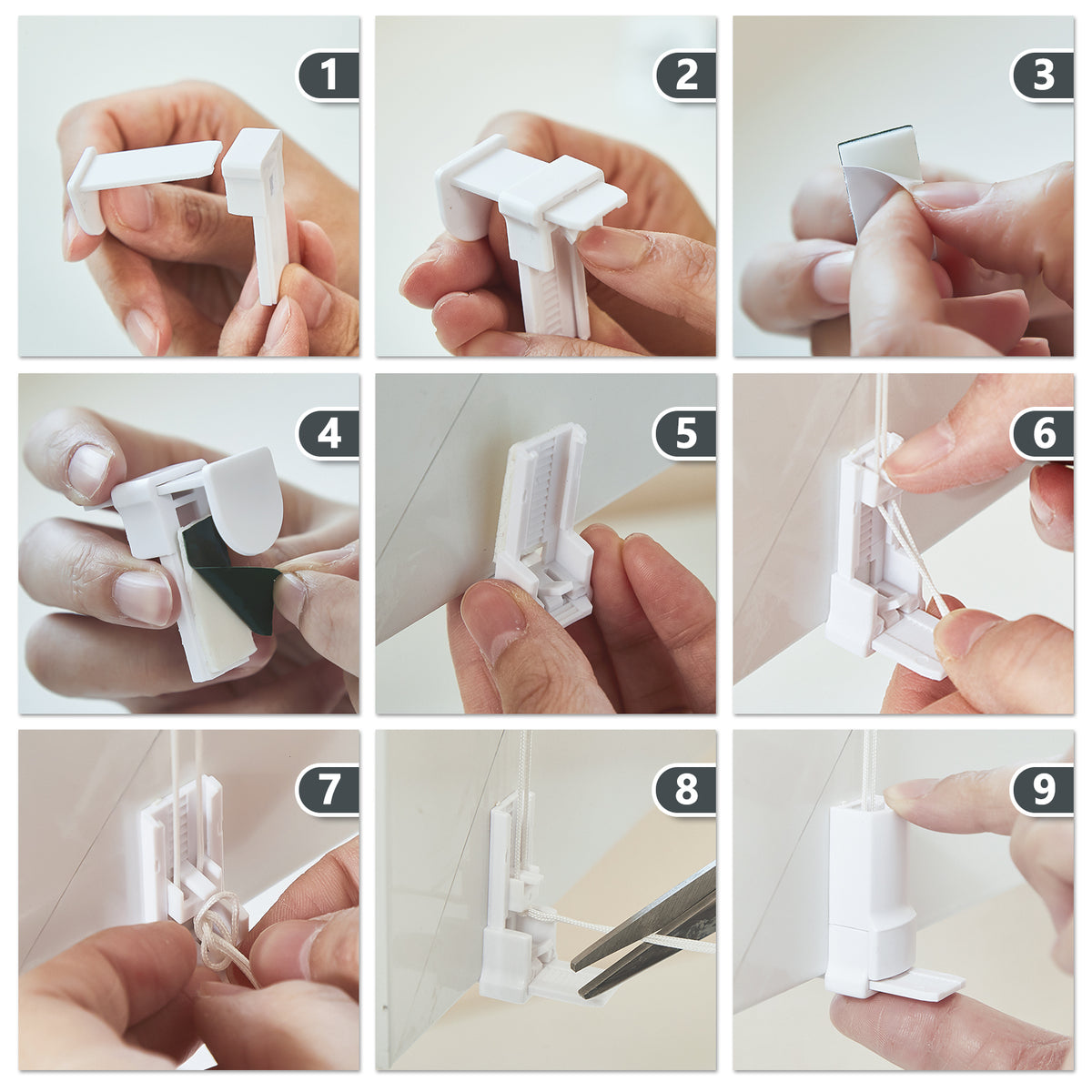

Montage ohne Bohren

1. Klemmhalter vorbereiten

Klemmträger paarweise zusammenstecken und am Plissee befestigen.

2. Spannseile einstellen

Spannseile lösen, ausrichten und die richtige Spannung einstellen.

3. Position bestimmen

Fenster öffnen, Klemmhalter am oberen und unteren Fensterflügel positionieren und markieren.

4. Befestigung abschließen

Klemmhalter befestigen, Abdeckkappen aufsetzen und Bediengriffe montieren.

5. Schutz entfernen

Nach der Montage das Siegel entfernen.

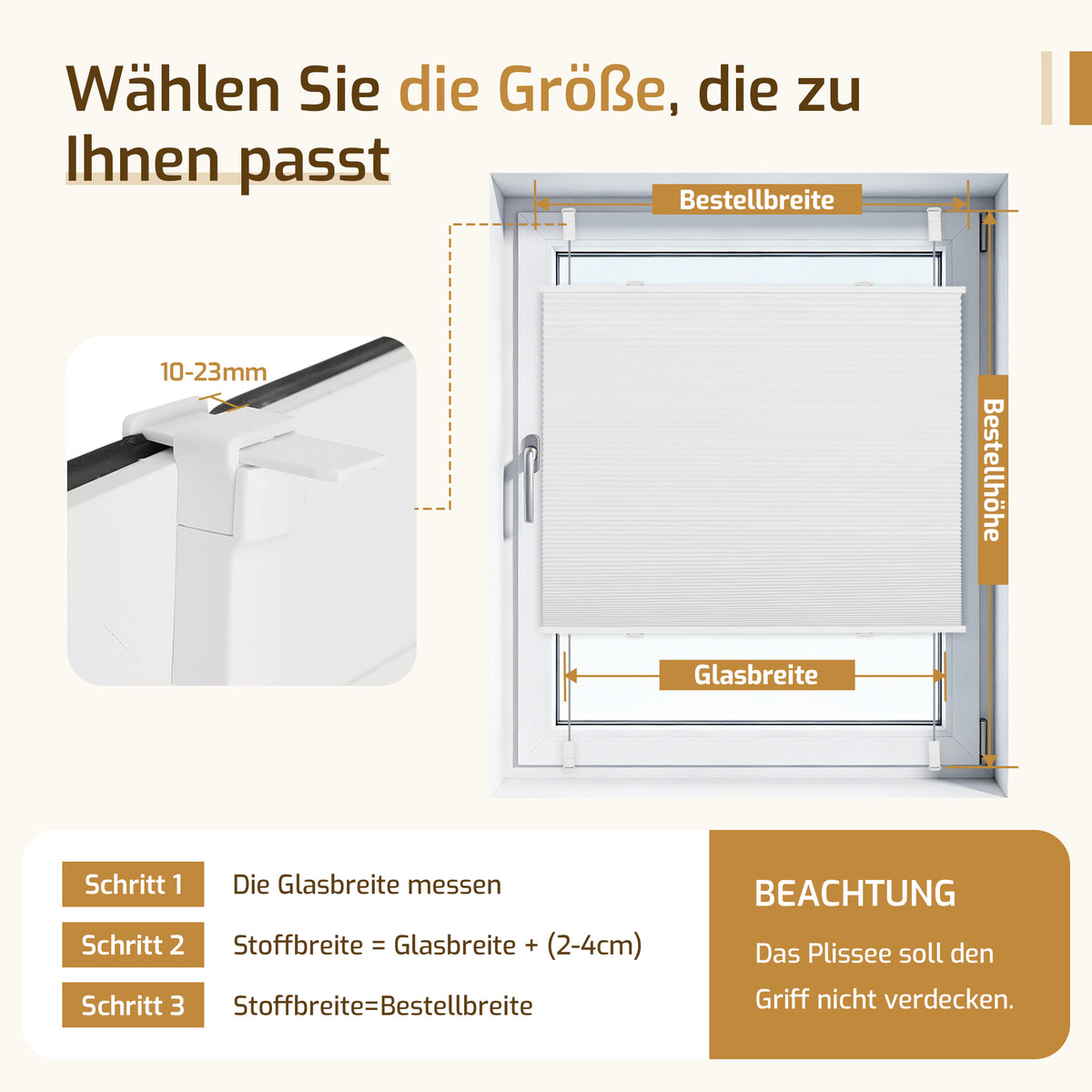

Schritt 1
Glasbreite messen

Schritt 2
Stoffbreite berechnen

Glasbreite + 4 cm
(je 2 cm links und rechts)

Schritt 3
Bestellmaß auswählen

Bestellbreite = Stoffbreite

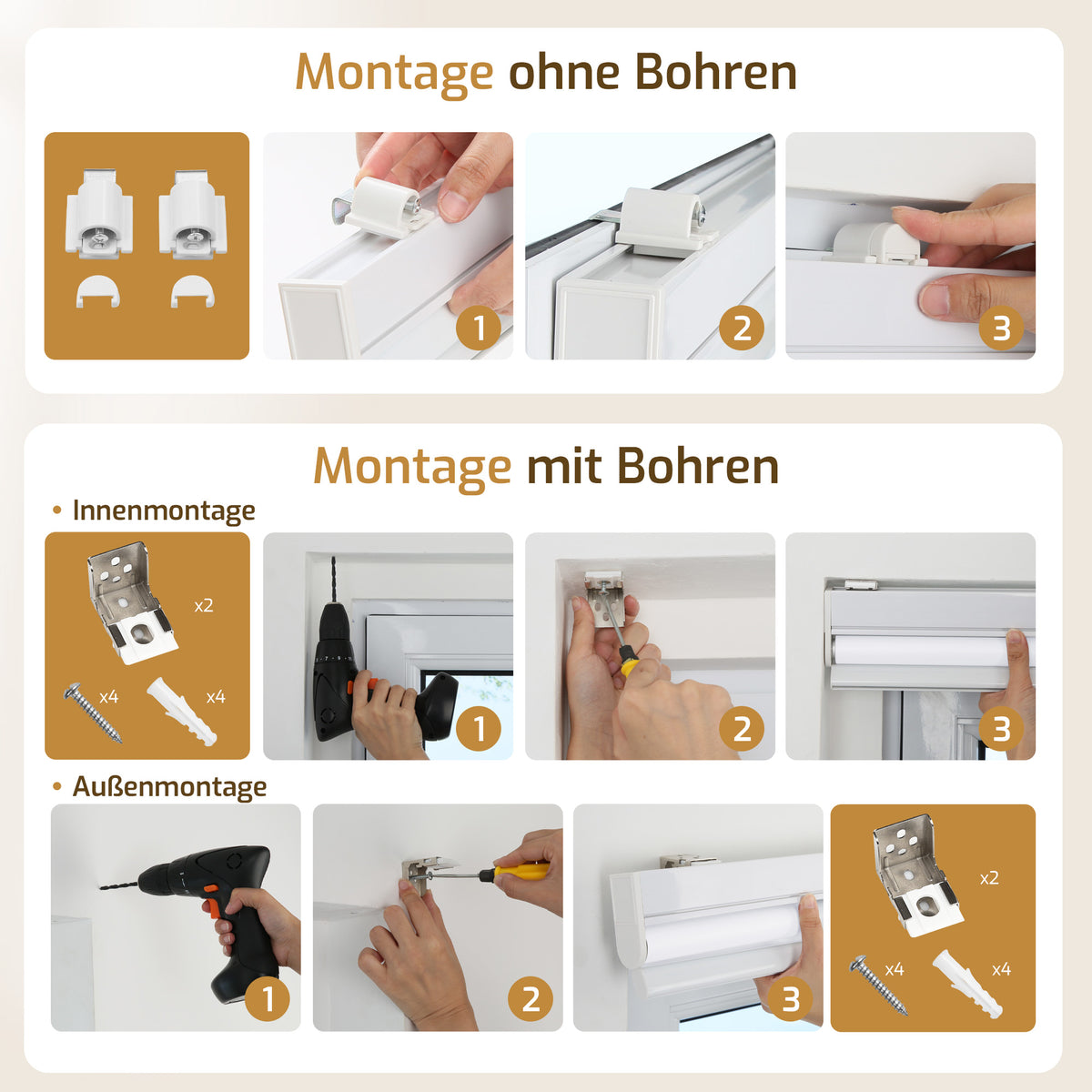

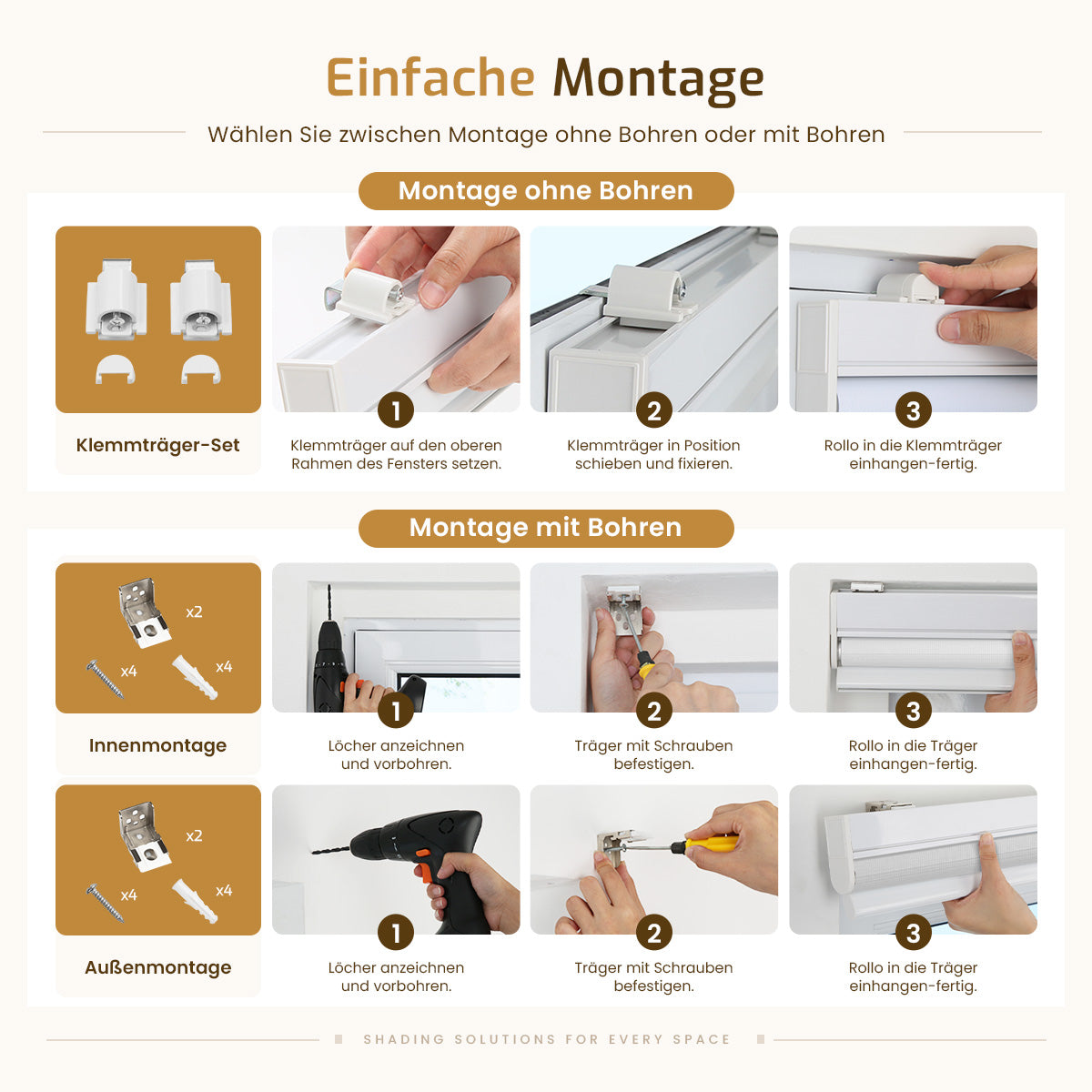

Montage ohne Bohren

① Klemmhalter montieren

② Rollo einsetzen

③ Am Fenster befestigen

Montage mit Bohren

① Position markieren

② Bohren & Halter befestigen

③ Rollo einsetzen

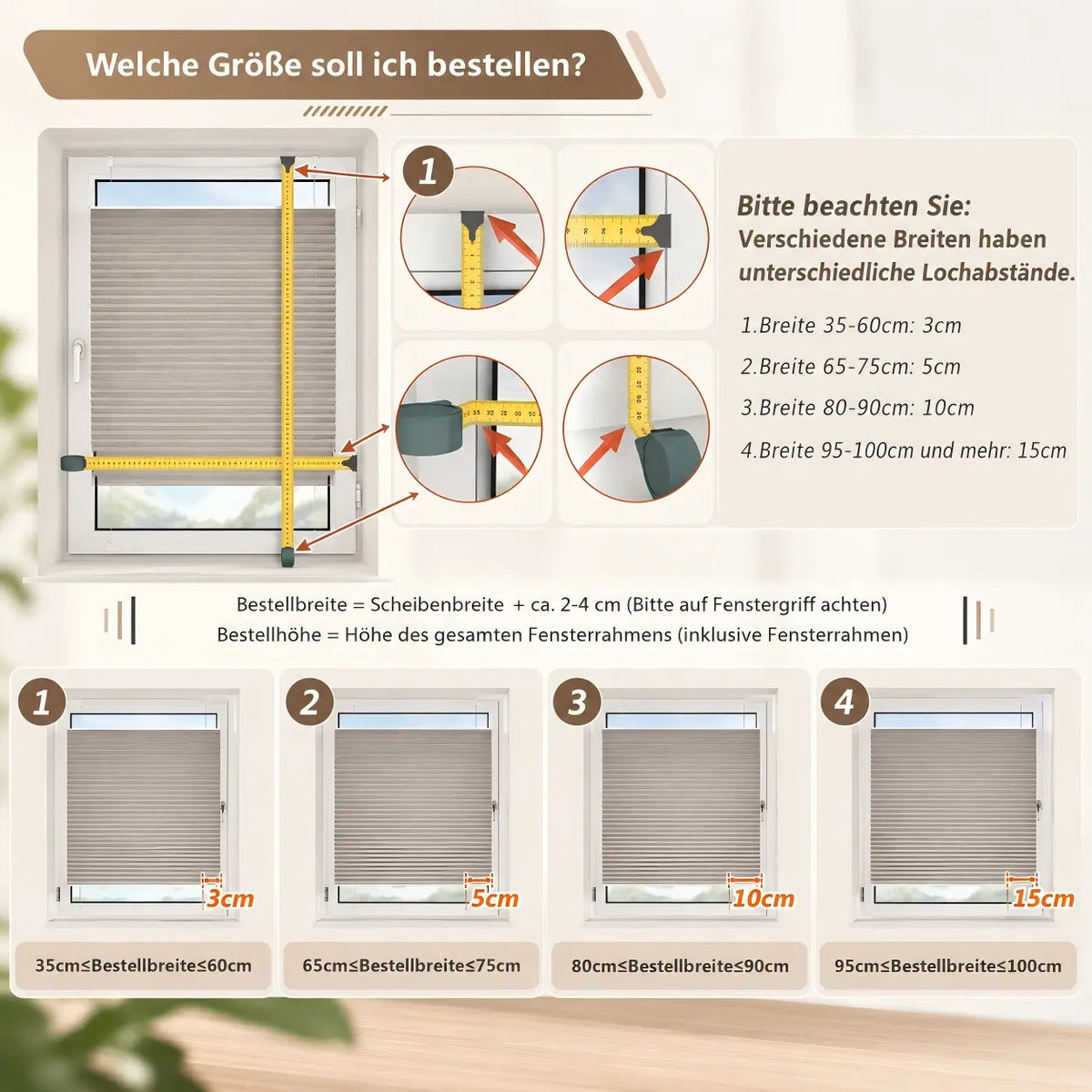

Richtig messen

1. Breite messen

Fensterrahmen oben, mittig und unten messen.

→ Kleinsten Wert verwenden.

2. Fensterrahmen prüfen

Fenstertiefe vor der Montage beachten.

3. Bestellmaß berechnen

Gesamtbreite = Stoffbreite + 2–4 cm

Tipp:

Für besseren Sichtschutz empfehlen wir ca. 4–5 cm mehr Stoffbreite als die Glasscheibe.

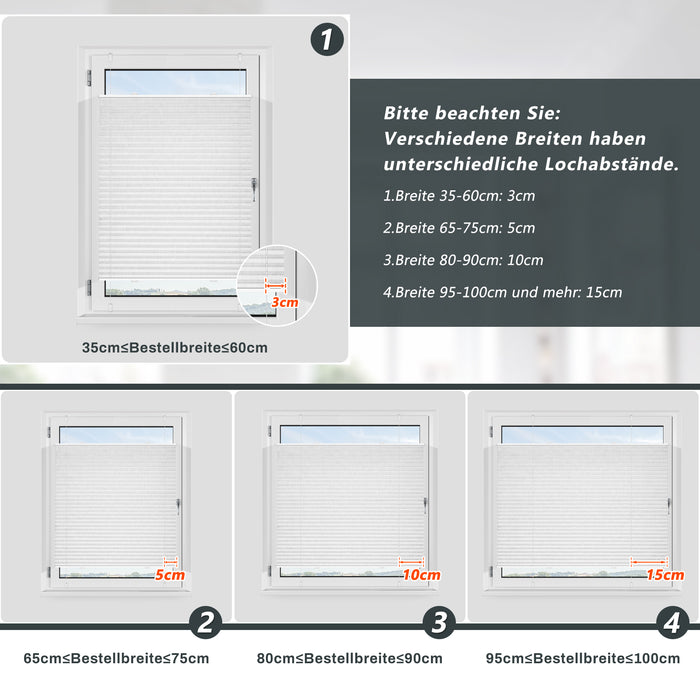

Spannseil-Abstand:

•
  35–60 cm → 3 cm

•
  65–75 cm → 5 cm

•
  80–90 cm → 10 cm

•
  ab 95 cm → 15 cm

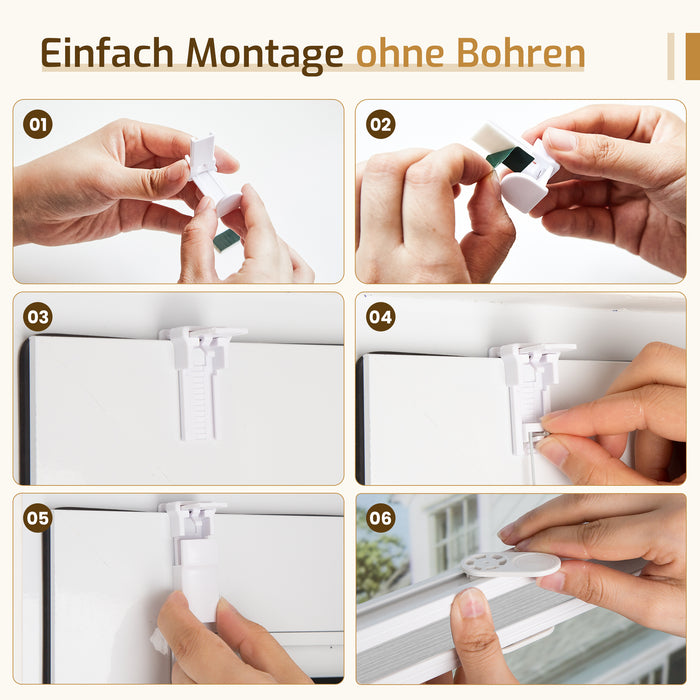

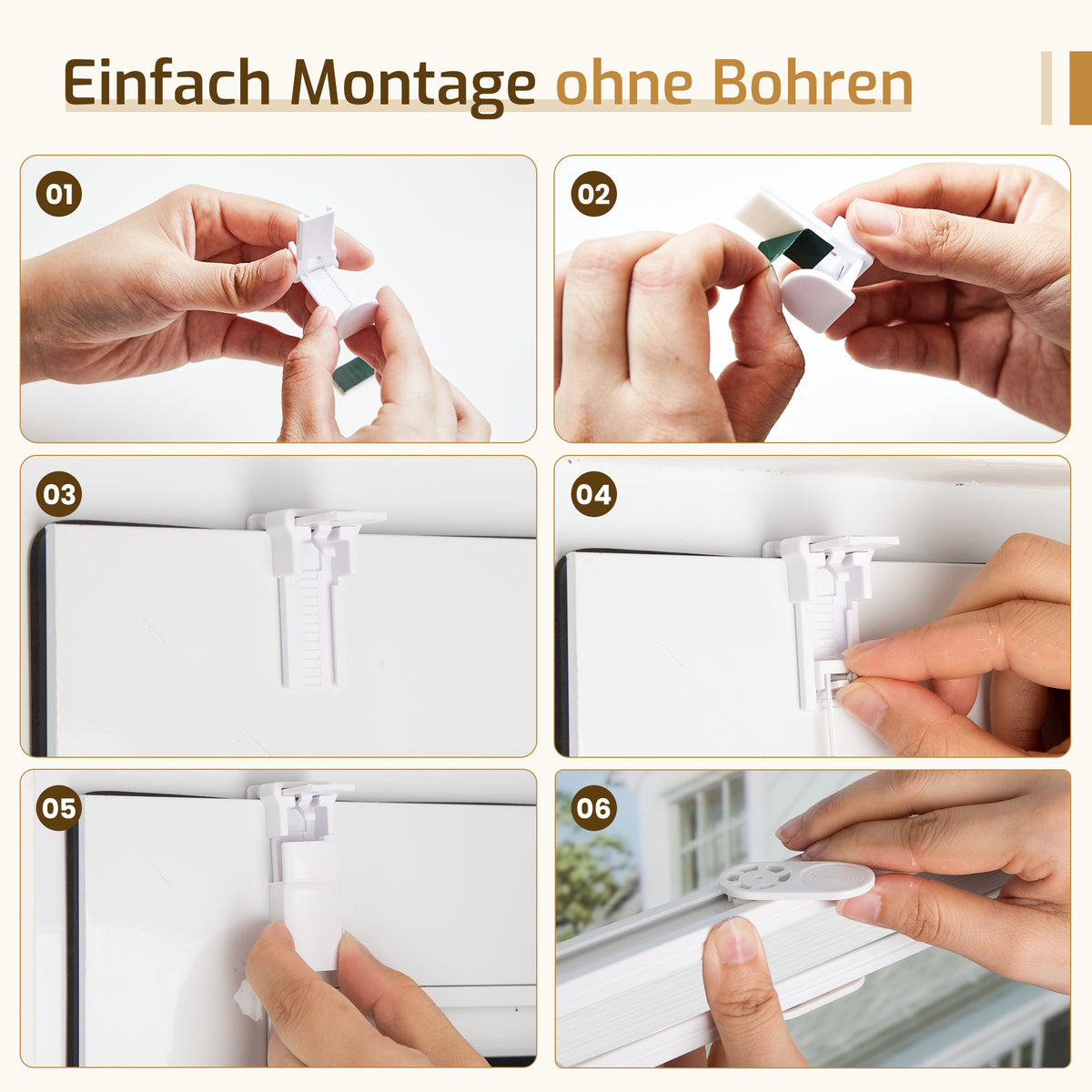

Schritt 1 – Klemmträger montieren

Klemmträger zusammenbauen und am Fenster positionieren.

Schritt 2 – Position befestigen

Plissee-Breite messen, Position bestimmen und Klemmhalter fixieren.

Schritt 3 – Spannseile einstellen

Spannseile einsetzen, ausrichten und gleichmäßig spannen.

Schritt 4 – Bediengriffe montieren

Bediengriffe befestigen und Funktion prüfen.

Schritt 5 – Banderolen entfernen

Schutzband nach erfolgreicher Montage entfernen.

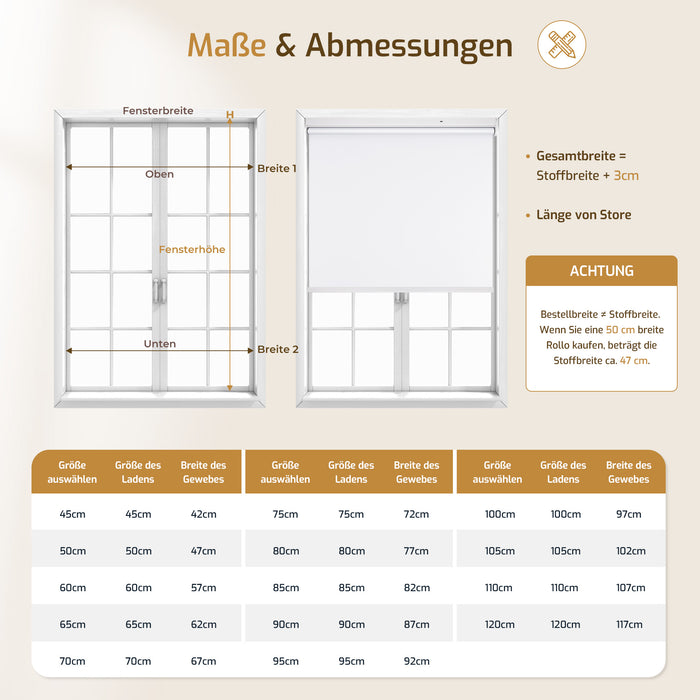

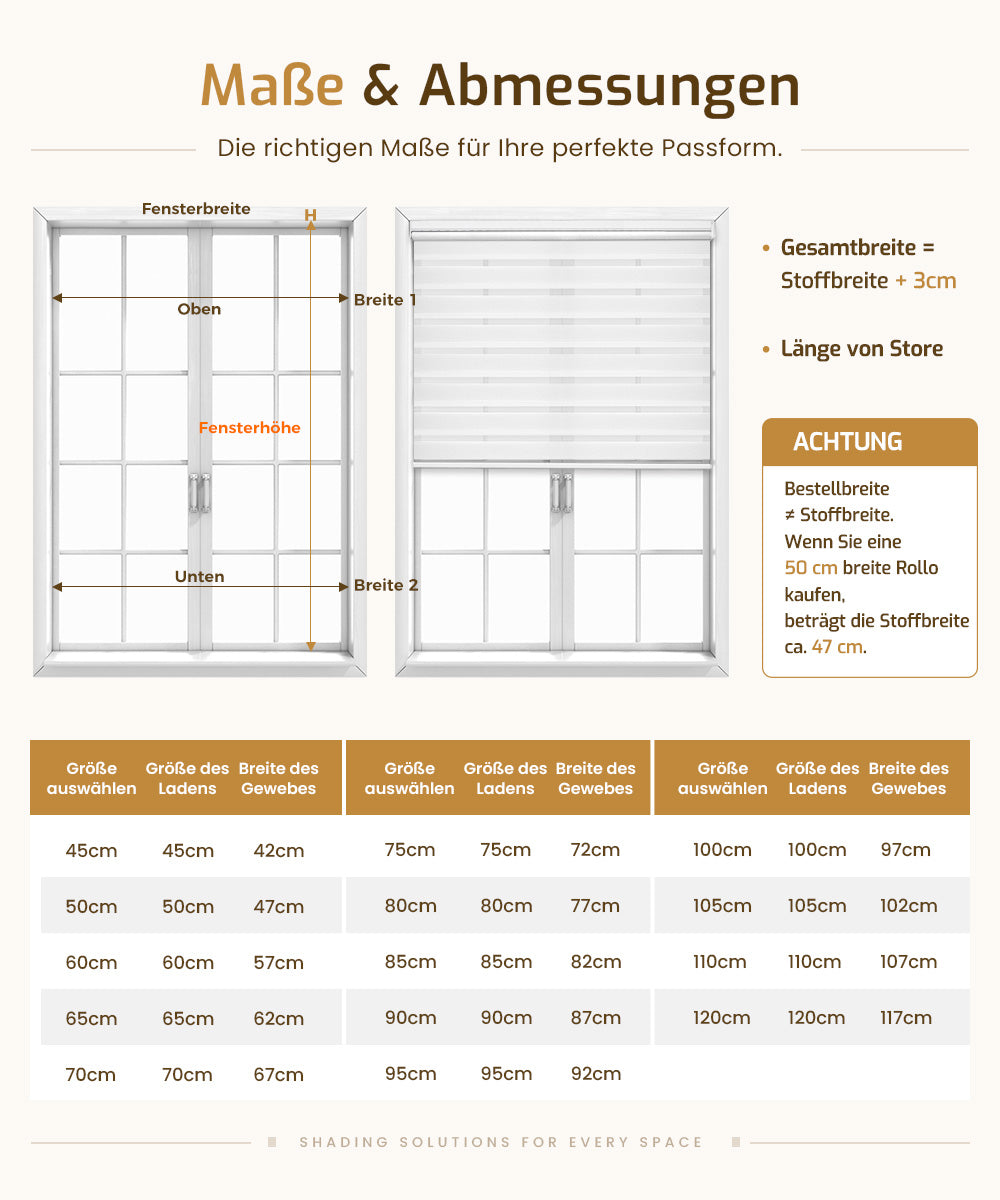

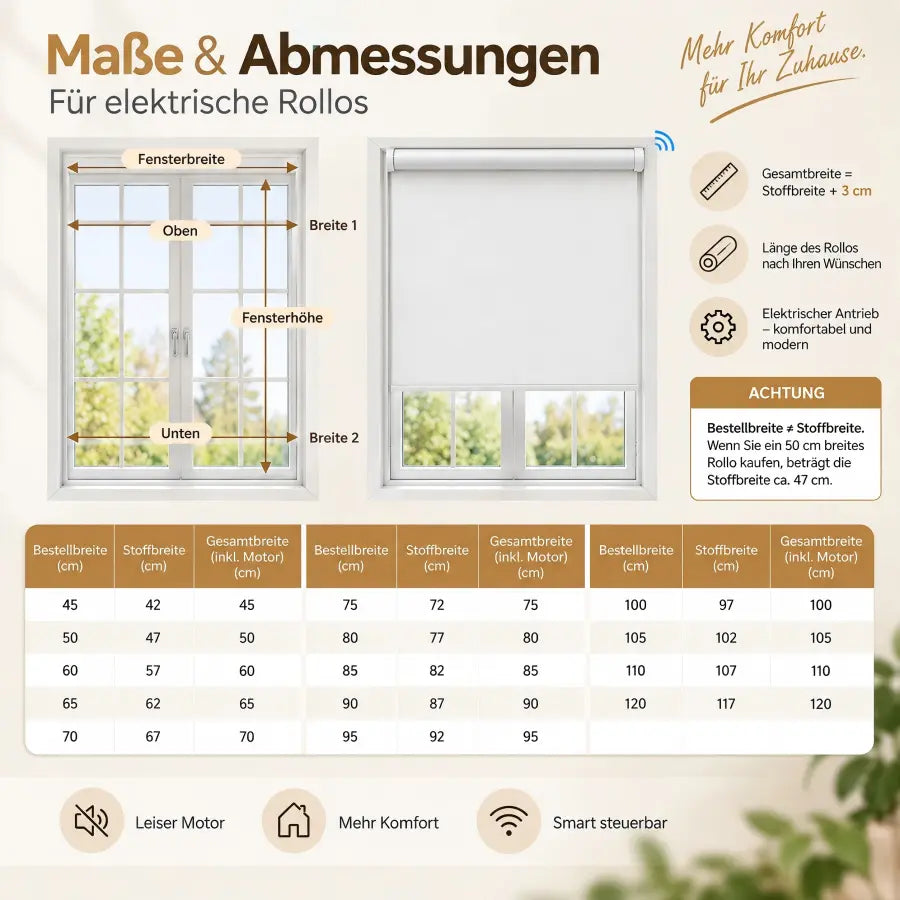

Richtig messen

Schritt 1 – Breite messen

Fensterbreite oben, mittig und unten messen.

→ Kleinsten Wert verwenden.

Schritt 2 – Bestellbreite wählen

Bestellbreite = Stoffbreite + 3 cm

Beispiel:

50 cm Rollo → Stoffbreite ca. 47 cm

Schritt 3 – Höhe messen

Bestellhöhe = Fensterhöhe
